太平洋Pacific电源-AGX系列四象限回馈型可编程交流&直流电源
简介
一体化再生交直流电源

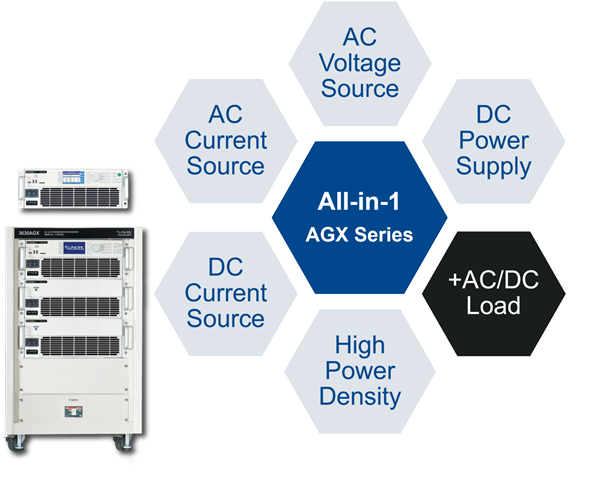

AGX系列是一种“一体式”测试解决方案，可用作完全可编程的交流/直流电源、电流源、电源和电子负载，具有交流、直流和交流+直流输出能力，频率范围扩展至3000Hz。这种灵活、高性能和智能的测试系统使其成为所有交流和直流再生电源应用的理想选择。
• 四象限AC/DC电源、电流源和负载
• 4U机箱中6kVA/kW至21kVA/kW；并联高达168kVA/kW；高达252kVA/kW的双机柜
• AC、DC、AC+DC输出能力
• 单、分、三相、多通道配置
• 电压：350Vac L-N/606Vac L-L或±500Vdc
• 频率范围15Hz-1200Hz（可选高达3000Hz）
• 再生功率>90%，SiC技术
• 从设施交流输入到输出以及输出相位/通道之间的电流隔离
主要特点
• 一体化交流和直流电源、电流源、直流电源、交流和直流电子负载（选项L）
• 四象限运行，能量回收回电网
• 6种配置的终极灵活性：1、2或3相，双或三独立输出/输入，单+分流输出/输入。
• 交流、直流、交流+直流偏移、直流+交流纹波模式。交流和直流可提供全功率
• 单一恒定电源电压（电压源模式）或电流范围（电流源模式）
• 先进的波形捕获范围功能
• 所有相位电压和电流的谐波测量
• 电压、电流、功率、VA、功率因数和峰值因数的精确真均方根计量
• 谐波（可选间谐波）
• 用于ATE和系统集成的广泛模拟和数字I/O。
• 正弦、方形、三角形、THD和任意波形
• 380V-480V三相交流输入，带有源PFC
• 功率等级为6kVA至21kVA的标准型号。并联装置高达252 kVA。
• 200个用于静态和动态瞬态测试的存储程序
• 列表、脉冲和步进模式瞬态
• 实时和RMS模式下的可编程输出阻抗（R+L）
• 连续自校准（CSC）
• 精确电压编程——CSC在交流和直流模式下为0.02%
• 兼容SCPI的标准以太网（LAN）、USB、GPIB和RS-232接口
• 符合LXI标准的局域网/以太网，带嵌入式web服务器
• IVI仪器驱动程序
• POWER FLEX升级程序允许对设备进行改装，以获得更高的功率输出
概述
4象限运行的可编程交流和直流电源

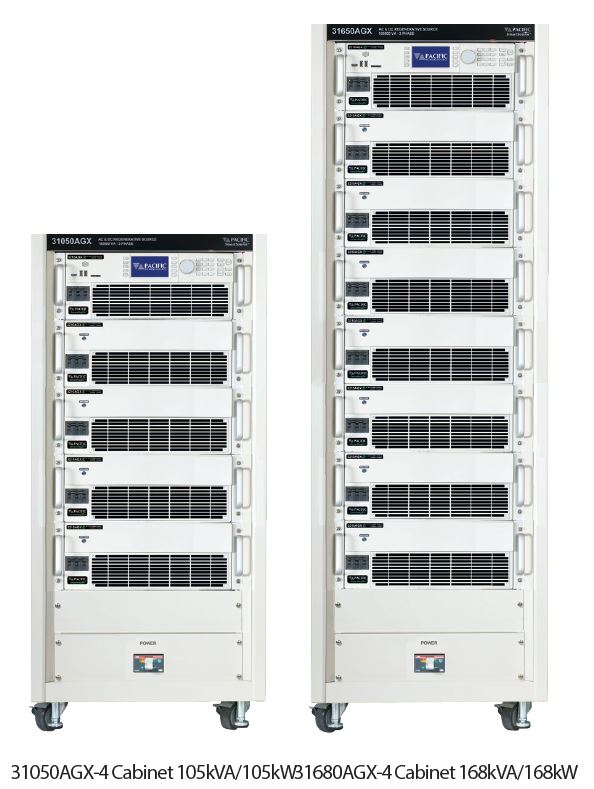

AGX系列由一系列大功率开关交流、直流和交流+直流电源组成，在单个4U机箱中的功率范围为6kVA/kW至21kVA/kW。高达168kVA/kW的并联多台机组或高达252kVA/kW的双机柜。AGX为交流或直流电源的供电和供电提供四象限操作。操作模式包括单相、分体式和三相输出（源）或输入（电子负载）配置。
测试应用领域
应用包括航空航天和国防电力以及合规性测试；电动汽车充电、车载充电器（OBC）、V2G、V2H和V2X；太阳能光伏/并网逆变器；储能系统（ESS），家用ESS；智能电网仿真；EMC合规性测试。All-in-1 AGX是一款功能强大的工具，可以解决简单的手动控制频率转换到谐波抗扰度测试和复杂的瞬态仿真问题。
恒定功率电压范围
用于较低电压下的较高电流和较低电流下的较高电压的单个恒定功率电压范围，消除了在电压范围之间切换的需要。这可以防止潜在的电力中断。
低压大电流

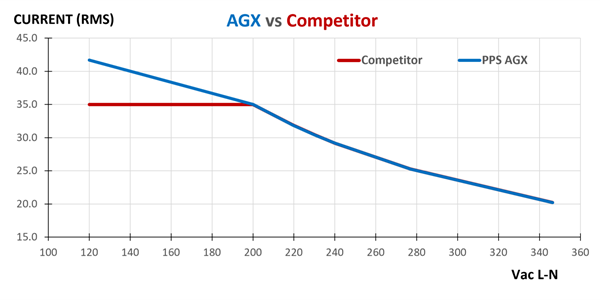

AGX再生AC/DC电源提供更宽的电流范围，消除了电源尺寸过大或过小的风险。这减少了对额外资本投资的需求。下图显示了AGX在120V至200V之间提供20%以上电流的能力，与典型的最大电流为35A/相的装置相比。
宽频率范围，可扩展至3000Hz
AGX具有宽的输出频率范围，提供了超高的灵活性。标准范围为15Hz至1200Hz。这非常适合需要400Hz稳态频率以及360Hz至800Hz野生频率范围的航空电子和国防应用。AGX还提供从1Hz到3000Hz的扩展频率范围。
单相交流和直流同时运行
每相（或通道）模式的交流和直流负载同时运行，以及输出模式的自动切换，为测试工程师提供了独特的能力和最高的灵活性。AC、DC输出配置有单通道、分体式、三相和多通道可供选择，AC和DC中有可选的隔离中性点。从设施交流输入到输出以及输出相位/通道之间的完全电隔离也保护了用户和被测单元。
可选的AC/DC再生负载降低了资本成本
“L”选项增加了再生电子负载功能，提供多种交流和直流操作模式，以突破测试环境的界限。模拟线性和非线性负载（整流）、电感和电容负载。交流模式：恒流、恒功率和视在功率、恒电阻、恒压、CC+CR、CC/CS整流器模式1ø和3ø直流模式：恒电流、恒功率、恒阻抗、恒压、CR+CC
使用SmartSource Suite远程控制平台简化测试
内置SmartSource Suite远程控制平台Pacific Power Source的SmartSource Suite可实时提供完整的远程控制、开发和执行测试序列。在任何移动设备上使用直观的嵌入式web浏览器界面智能地监视、控制和管理测试。
再生功率>90%能源效率
• 高效的交流电网能量回收支持能源效率，并减少了测试某些大功率并网能源EUT（如光伏逆变器、风力逆变器或双向电动汽车充电器）所需的总电量。
• 在源或电子负载模式（选项L）下使用AGX测试大功率EUT，仅使用覆盖设备功率转换损耗所需的能量。
AGX系列操作特点
电压源模式：
• 交流模式：AGX通过其宽电压和频率工作范围模拟世界上任何交流电网。支持全功率的寻源和沉没。
• 直流模式：AGX提供更高功率的单、双或三直流轨道电源，具有双向直流电流和双极电压范围。
电流源模式：
电流源模式下的AGX允许精确控制交流或直流电流，并为交流应用使用非正弦直流电流模拟。
连续自校准：
提供卓越的交流或直流输出电压精度。启用后，相对于电源内部电压表，精度提高到±0.02%。
电子加载模式选项：
通过此选项，AGX变成具有4象限功能的可编程交流或直流电子负载，因此可以通过对功率因数、电流峰值因数、电流波形等的可编程控制来提取真实功率和视在功率。AGX负载不会耗散从被测单元接收到的能量，而是将高达90%的吸收能量返回电网。
波形库：
波形库中最多可以存储200个不同的波形，作为稳态程序的一部分执行，或作为瞬态测试程序的一个部分在任何输出阶段进行替换。存储器位置#1是不可编辑的高分辨率正弦波。位置2及以上是可编辑的，可以在任何输出阶段替换。使用SmartSource Suite web浏览器界面在计算机上存储无限数量的波形。
基于时间和周期的瞬态：
创建并执行在指定时间段或周期数内发生的瞬态，以修改任何或所有相位的输出波形、电压和频率。提供输出触发器，用于将外部测试设备与实际瞬态事件同步。
频率/电压转换：
AGX系列是1至3000 Hz频率范围内稳定交流电压的优秀来源。输出频率精确到0.01%。
相位转换：
AGX系列能够提供单相、分体式和三相输出，是提供1相到2相、3相或3相到1相转换的完美选择。
基于碳化硅技术：
AGX是一种基于碳化硅技术的最先进设计，采用最新的数字信号处理技术进行节能功率转换。
多种控制选项，易于使用：
AGX系列控制器提供手动和完全可编程控制。
• 直观的菜单和软键驱动操作
• LCD彩色触摸屏
• 换向旋钮、数字输入板
• 局域网、GPIB、RS232和USB接口、ModBus（可选）
• 支持通过视频输出/USB连接的外部触摸屏
• SmartSource套件–用于LAN和USB接口的嵌入式Web服务器
移动应用的保护性运输箱
太平洋电源提供坚固的运输箱，保护您的交流电源免受移动和/或军事应用的不利环境条件的影响。
具体好处：
• 环境保护（冲击、振动、潮湿、高温），
• 设备操作不受限制，
• 快速拆卸和安装盖子，
• 集成车轮和手柄，
• 不锈钢锁扣。
适用于以下型号的案例：
5U尺寸：360AGX, 390AGX, 3120AGX, 3150AGX, 3180AGX, 3210AGX
解决方案
交流电压源应用：
在交流模式下，AGX通过其宽电压和频率工作范围模拟世界各地的任何交流电网。支持全功率的寻源和沉没。
直流电源应用：
在直流模式下，AGX提供更高功率的单、双或三直流干线电源，具有双向直流电流和双极电压范围。这允许对全电动飞机等新兴航空电子产品中的双极直流总线输入产品进行测试。AGX的再生特性有利于测试直流电机，这些电机在断电或减速时可以将电力送回直流电源。
当前源应用程序：
将AGX设置为电流源模式允许测试交流和/或直流电路保护装置，如断路器、保险丝和其他电源保护和开关设备。其他示例包括继电器、卫星组件和功率计。
电子负载模式应用：
通过此选项，AGX可以变成具有4象限功能的交流或直流电子可编程交流或直流负载。这种模式允许真实的测试场景和更节能的测试过程。应用示例包括电动汽车双向车载充电器（OBC）、高压电池和12Vdc或48Vdc子系统之间的DC-DC转换器。在直流模式下，负载模式可用于吸收直流电流以进行电池放电或测试再生断路子系统。
AGX电源型号：
|
型号 |
功率 (VA) |
输出 相位 |
输出电压 |
输出电流2 |
输入 相位 |
电源 高度 |
重量(LBS/KG) |
||
|
360AGX |
6000 |
1,2,3 Ø |
350 (L-N)/500 |
16.7/8.3 |
3Ø |
4U |
|||
|
390AGX |
9000 |
1,2,3 Ø |
350 (L-N)/500 |
25.0/12.6 |
3Ø |
4U |
|||
|
3120AGX |
12000 |
1,2,3 Ø |
350 (L-N)/500 |
33.3/16.7 |
3Ø |
4U |
|||
|
3150AGX |
15000 |
1,2,3 Ø |
350 (L-N)/500 |
41.7/21.0 |
3Ø |
4U |
|||
|
3180AGX |
18000 |
1,2,3 Ø |
350 (L-N)/500 |
41.7/21.0 |
3Ø |
4U |
|||
|
3210AGX |
21000 |
1,2,3 Ø |
350 (L-N)/500 |
41.7/21.0 |
3Ø |
4U |
|||
|
并联系统 |
|
|
|
|
|
|
|
||
|
3240AGX-KIT |
24000 |
2,3 Ø |
350 (L-N)/480 |
66.7/33.3 |
3Ø |
8U |
224/110 |
||
|
3300AGX-KIT |
30000 |
2,3 Ø |
350 (L-N)/480 |
83.3/42.0 |
3Ø |
8U |
224/110 |
||
|
3360AGX-KIT |
36000 |
2,3 Ø |
350 (L-N)/480 |
83.3/42.0 |
3Ø |
8U |
224/110 |
||
|
3420AGX-KIT |
42000 |
2,3 Ø |
350 (L-N)/480 |
83.3/42.0 |
3Ø |
8U |
224/110 |
||
|
3630AGX-KIT |
63000 |
2,3 Ø |
350 (L-N)/480 |
125/62.5 |
3Ø |
12U |
336/153 |
||
|
3840AGX-KIT |
84000 |
2,3 Ø |
350 (L-N)/480 |
166.7/83.3 |
3Ø |
16U |
448/204 |
||
|
31050AGX-KIT |
105000 |
2,3 Ø |
350 (L-N)/480 |
208.3/104.0 |
3Ø |
20U |
560/255 |
||
AGX回馈式电源技术规格：
|
MODEL: |
360AGX-4 |
390AGX-4 |
3120AGX-4 |
3150AGX-4 |
3180AGX-4 |
3210AGX-4 |
|
Modes of Operation 1 1 |
||||||
|
电网模拟器,交直流电源,交直流电流源,电子负载可选 |
||||||
|
AC Output |
||||||
|
Phase Modes (Form) |
1, 2 or 3 |
1, 2 or 3 |
1, 2 or 3 |
1, 2 or 3 |
1, 2 or 3 |
1, 2 or 3 |
|
Maximum Power (Total) |
6 kW/kVA |
9 kW/kVA |
12 kW/kVA |
15 kW/kVA |
18 kW/kVA1 |
21 kW/kVA1 |
|
Per Phase |
2 kW/kVA |
3 kW/kVA |
4 kW/kVA |
5 kW/kVA |
6 kW/kVA |
7 kW/kVA |
|
Voltage |
||||||
|
Range |
0 - 350 VLN / 0 - 606 VLL |
|||||
|
Resolution |
0.01 |
|||||
|
Accuracy |
± 0.25% F.S |
|||||
|
谐波失真 (Vthd) 阻性负载 |
< 100 Hz < 0.3% | 100 Hz to 500Hz < 0.5% | 500 to 1000 Hz < 1.0% | > 1000 Hz < 1.5% |
|||||
|
Line Regulation |
< 0.1% for 10% Line Change |
|||||
|
负载电压稳定度 |
± 0.02% (CSC Mode) |
|||||
|
程控相位角度(B, C) |
0 - 359.9° |
|||||
|
相位角分辨率 |
0.1° |
|||||
|
Maximum RMS Current |
||||||
|
3 & 2 Phase modes |
16.67 A |
25.00 A |
33.33 A |
41.67 A |
41.67 A |
41.67 A |
|
1 Phase mode |
50.00 A |
75.00 A |
100.00 A |
125.00 A |
125.00 A |
125.00 A |
|
Current Crest Factor |
6.3 : 1 |
4.2 : 1 |
3.1 : 1 |
2.5 : 1 |
2.5 : 1 |
2.5 : 1 |
|
Frequency2 |
||||||
|
Range |
15.00 – 1200.0 Hz 1.00 - 3000.0 Hz |
|||||
|
Extended Range |
||||||
|
Resolution / Accuracy |
0.01 Hz / ± 0.01% |
|||||
|
DC Output |
||||||
|
Phase Modes (Channels) |
1, 2 or 3 |
1, 2 or 3 |
1, 2 or 3 |
1, 2 or 3 |
1, 2 or 3 |
1, 2 or 3 |
|
Maximum Power (Total) |
6 kW |
9 kW |
12 kW |
15 kW |
18 kW |
21 kW |
|
Per Channel |
2 kW |
3 kW |
4 kW |
5 kW |
6 kW |
7 kW |
|
Voltage |
||||||
|
Range |
0 - ±500 VDC |
|||||
|
Resolution |
0.01 |
|||||
|
Accuracy |
± 0.25% F.S |
|||||
|
Maximum DC Current |
||||||
|
3 & 2 Phase modes |
8.3 ADC |
12.6 ADC |
16.7 ADC |
21.0 ADC |
21.0 ADC |
21.0 ADC |
|
1 Phase mode |
25.0 ADC |
37.8 ADC |
50.0 ADC |
62.5 ADC |
62.5 ADC |
62.5 ADC |
|
AC Input |
||||||
|
Input Voltage Range |
380Vac – 480Vac ± 10%, 4 Wire, L1, L2, L3 and PE |
|
||||
|
Frequency |
47 - 63 Hz |
|
||||
|
Nominal Phase Current @ 400Vac |
10 Arms |
14 Arms |
19 Arms |
24 Arms |
29 Arms |
34 Arms |
|
Nominal Phase Current @ 480Vac |
8 Arms |
12 Arms |
16 Arms |
20 Arms |
24 Arms |
28 Arms |
|
Input Power Factor |
>0.99 |
>0.99 |
>0.99 |
>0.99 |
>0.99 |
>0.99 |
|
Efficiency |
|
|
|
|
>0.90 |
>0.90 |
|
Measurements |
||||||
|
Voltage RMS Range / Accuracy |
0 – 350 VLN / 0-606 VLL / ± 0.25% F.S. |
|||||
|
Current RMS Range / Accuracy |
17.0 A / ± 0.5% F.S. |
25.0 A / ± 0.5% F.S. |
34.0 A / ± 0.5% F.S. |
42.0 A / ± 0.5% F.S. |
42.0 A / ± 0.5% F.S. |
42.0 A / ± 0.5% F.S. |
|
Power Range / Accuracy |
2 kW / ± 1.5 % F.S. |
3 kW / ± 1.5 % F.S. |
4 kW / ± 1.5 % F.S. |
5 kW / ± 1.5 % F.S. |
6 kW / ± 1.5 % F.S. |
7 kW / ± 1.5 % F.S. |
|
Transient Functions |
||||||
|
Programming |
200 Steps / 400 Segments, LIST, PULSE & STEP Modes, Frequency, Volt AC, Volt DC, Waveform, Ramp Time, Dwell Time. Time range: 0.1 - 10000000.0 ms, Time resolution 0.2 ms |
|||||
|
Execution |
Run from step # to step #, Run, Step, Restart, Stop |
|||||
